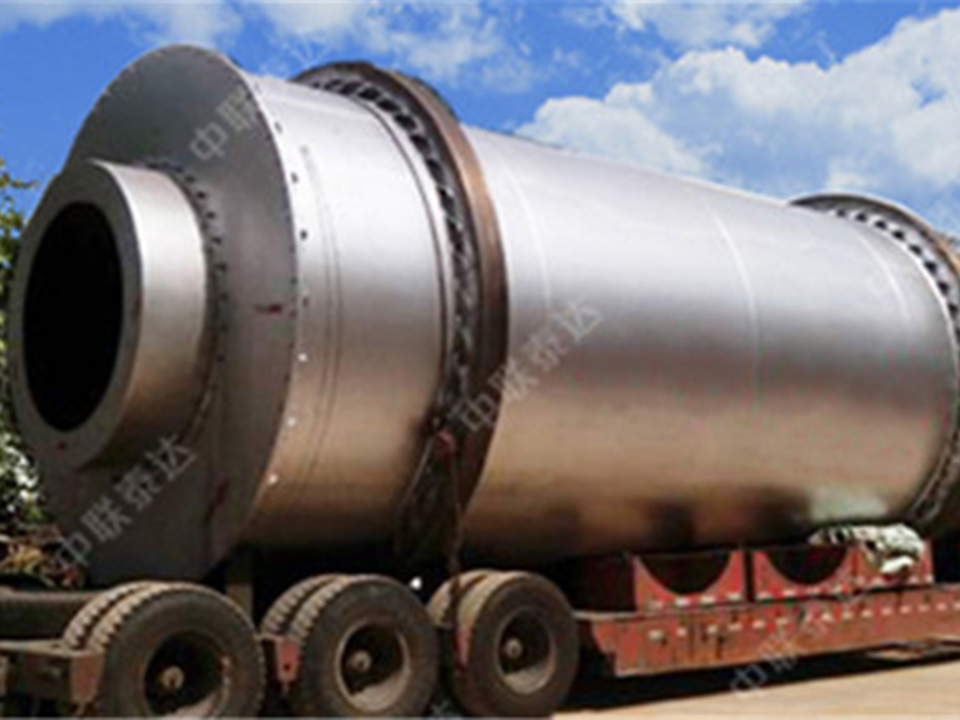

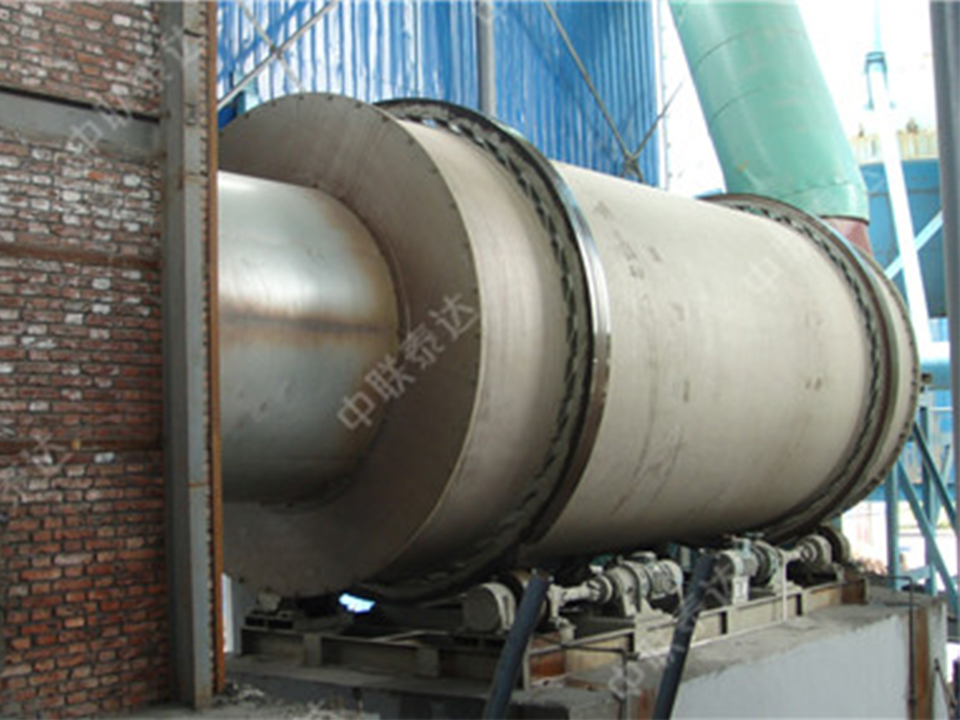

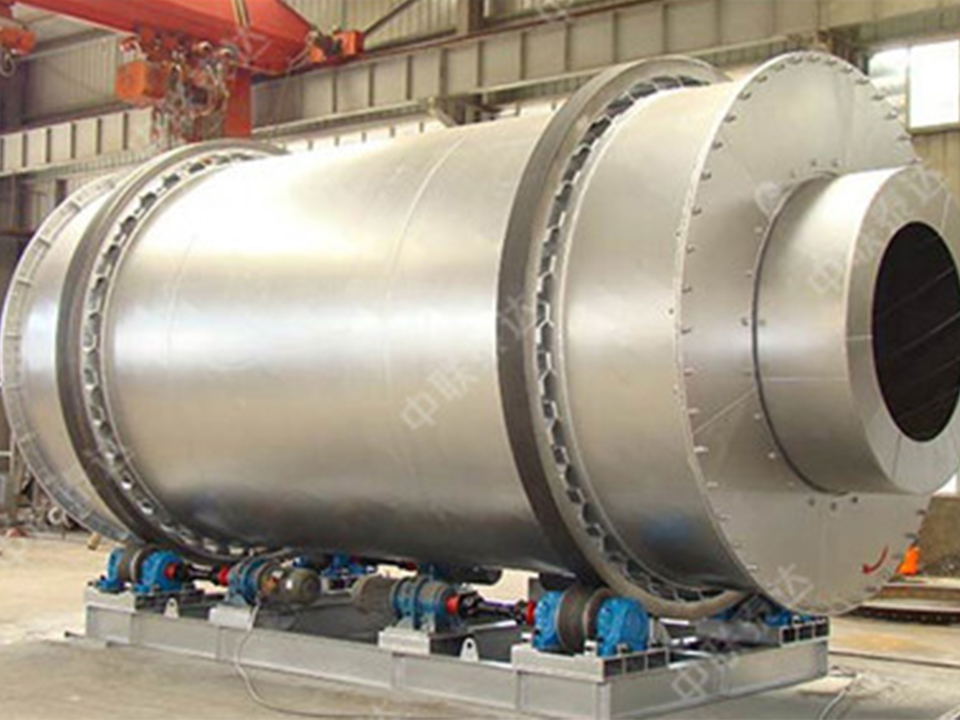

套筒烘干機
|
設備產量 |
(t/d) |
10-50 |
|
設備進料 |
mm |
10-100 |
|
設備功率 |
kw |
15 |
|
設備尺寸 |
m |
2.0*22 |
詳細介紹
套筒烘干機是在原有高濕物料干燥機的基礎上進行改進的一種節能高效干燥設備.經過不斷改進,現已達到國際先進水平,不僅能處理粘性較低的高水份物料,還能處理粘性粘性較大的高水分物料.該機適用于含水小于85%的各類糟渣物料的干燥，如啤酒糟、酒精糟、果渣、藥渣、醬糟、糖渣、淀粉渣、禽畜糞便、屠宰下腳料等，對于開辟飼料資源，降低飼養成本，減少環境污染具有良好效果。套筒烘干機(套筒干燥機)機械結構及工作原理
物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到最佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到最佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
特點優勢
套筒烘干機(套筒干燥機)的特點
1、技術含量高，筒體自我保溫，熱效率高達80%（單筒烘干機熱效率僅為35%），比單筒烘干節煤68%，產量提高100%。
2、比單筒烘干機整機長度縮短60%，有利于工藝布置。減少廠房的建筑面積，節約工程投資40%左右。占地面積20m2左右。
3、采用耐熱耐磨合金鋼板，比普通鋼板耐磨4倍。使用壽命長，維護方便。
4、熱效率高，外筒體溫度低于60℃（單筒烘干機外筒體溫度高達150℃），出口溫度低，出料溫度低于60℃。
5、出口溫度低，有利于除塵設備使用時間長，可直接配套氣箱脈沖袋式除塵器。
6、土建投資降低50%左右，電耗降低60%。
7、無需大小齒輪轉動，采用托輪轉動。
8、熱風爐可配套沸騰爐、噴煤爐、手燒爐、也使用于燃油、燃?xì)鉅t，能烘20 mm以下的塊料、粒料、粉狀物料。
技術參數
| 設備規格 | TDOSB-T | TDOSB-T | TDOSB-T | TDOSB-T | TDOSB-T | TDOSB-T | TDOSB-T | TDOSB-T | TDOSB-T | TDOSB-T |
| 直徑 | 2500 | 2500 | 3000 | 3000 | 3000 | 3600 | 3600 | 3600 | 4200 | 4200 |
| 長 | 8000 | 10500 | 10500 | 13000 | 15500 | 13000 | 15500 | 18500 | 15500 | 18500 |
| 產量(t/h) | 2 | 3 | 4.5 | 5.5 | 6.5 | 9 | 10 | 12 | 13.5 | 16.8 |
| 干燥形式 | 三回程干燥機 | |||||||||
| 說明 |
可以定制更大或者更小型號，歡迎隨時致電詳詢。 |
|||||||||
