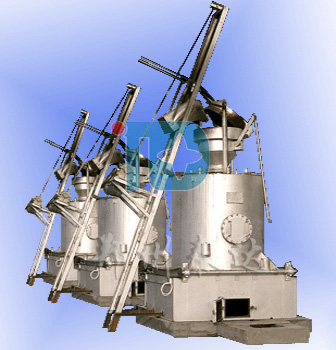

一、QM-3型煤氣發生爐簡介
該系列煤氣發生爐是我公司自行開發的煤炭氣化裝置，是一種新型高效的節能環保產品,它具有如下特點：節能環保：1Kg標準煤轉化為煤氣后再燃燒產生的熱量相當于0.6Kg柴油、0.5Kg重油、0.3Kg液化石油氣、6.5度電產生的熱量。煙氣排放符合GB9078-96環保標準。另外,我公司可以根據用戶的要求設計制做專用的熱風爐。 同時也承接各種燃油、天然氣、燃煤及電熱風爐的改造。其加熱成本比用電節省70%，比燃油節省40～60%，比燃?xì)夤?jié)省30%。
采用往復爐排除渣結構：具有強大的破渣、松渣及透氣的能力，爐體不易結渣。
采用獨特的灰盤結構設計：爐篦被低溫爐渣所保護，從而大大延長篦的使用壽命；
灰倉部分使用大面積的水封防爆槽：反應靈敏，使用更安全；
煤氣的產生能與其它加熱設備聯動：能方便的實現溫度的自動控制；
煤氣隨用隨產，直接燃燒：不需除塵、降溫、加壓儲存等復雜工序，生產成本大幅度下降。
機械加料、除渣：集中控制，操作簡單，勞動強度低。
安裝方便：不需特制地基，一般地面均可安裝。
能與各種加熱設備靈活配套：廣泛應用于煤氣熱處理加熱爐、煤氣鍛造爐、煤氣鉗鍋爐、煤氣模殼培燒爐、煤氣烤包爐、煤氣樹脂砂熱法再生爐、煤氣玻璃熔化爐、煤氣陶瓷燒成爐以及煤氣耐火材料倒煙窯、隧道窯等領域的節能環保技術改造。同時也可適用要求溫度在1350℃以下各種烘干、鍛燒、預熱等設備的配套熱源改造。
二、QM-3型煤氣發生爐的技術參數
| 型號名稱 | 單位 | QM600 | QM800 | QM1000 | QM1200 | QM1500 | QM1800 |
| 爐膛面積 | M2 | 0.282 | 0.502 | 0.785 | 1.13 | 1.77 | 2.54 |
| 適用煤種 | 無煙煤、不粘結煙煤、長焰煤、褐煤等 | ||||||
| 燃煤粒度 | mm | 13-25（含粉量小于2%）、25-50（含粉量小于5%） | |||||
| 煤氣產量 | Nm3/h | 68-180 | 140～350 | 245～490 | 420～670 | 560～1200 | 1200～1600 |
| 燃料耗量 | 20～60 | 40～100 | 70～140 | 120～190 | 160～350 | 350～460 | |
| 氣化強度 | kg/h | 20-60 | 30-100 | 50-160 | 80-230 | 150-350 | 200-510 |
| 耗水量 | kg/h | 10-35 | 20-60 | 30-100 | 50-140 | 90-210 | 150-350 |
| 銘牌功率 | kw | 5.5 | 6.7 | 6.7 | 6.7 | 8.2 | 15 |
| 額定電耗 | kw/h | 1.5 | 2.5 | 2.5 | 2.8 | 3 | 6 |
| 煤氣熱值 | KJ/Nm3 | 5020-5670 | |||||
| 煤氣出口溫度 | ℃ | 300-500 | |||||
| 氣化效率 | 標態＞73% 熱態＞80% | ||||||
| 煤氣出口壓力 | Pa | <1000 | |||||
| 水套蒸汽壓力 | Pa | ≤1500 | |||||
| 煤氣含塵量 | mg/Nm3 | ≤50 | |||||
|
外型尺寸 長*寬*高 |
m | 2*2.3*5.8 | 2.2*2.5*5.8 | 2.4*2.7*5.8 | 2.6*2.8*6.0 | 2.8*3*6.0 | 3*3.5*6.0 |
